Un mapa topográfico es la herramienta de navegación más completa que existe para moverse por la montaña, y saber interpretarlo marca la diferencia entre una salida segura y una situación de emergencia. A diferencia de las aplicaciones móviles, que dependen de batería y cobertura, un mapa en papel nunca falla. Sin embargo, para la mayoría de personas, esa hoja llena de líneas de colores resulta tan críptica como un texto en otro idioma. Esta guía explica, de forma sistemática y con criterio técnico, todo lo necesario para dominar la lectura de mapas topográficos desde cero.
- Las curvas de nivel son líneas que unen puntos de igual altitud y permiten visualizar el relieve en tres dimensiones sobre papel.
- La escala determina la relación entre la distancia en el mapa y la distancia real: para montaña, el 1:25.000 es el estándar recomendado.
- La equidistancia (separación vertical entre curvas) varía según el mapa y es clave para calcular pendientes y desnivel acumulado.
- Un mapa topográfico siempre debe usarse junto a una brújula para orientarlo correctamente respecto al norte real del terreno.
Qué es exactamente un mapa topográfico y cómo se diferencia de otros mapas

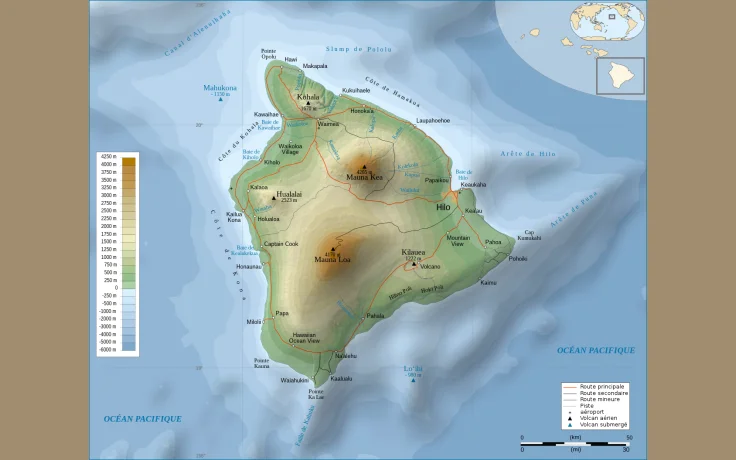

Un mapa topográfico representa el terreno en dos dimensiones incorporando información de la tercera: la altitud. Lo consigue mediante curvas de nivel, líneas imaginarias que unen todos los puntos situados a la misma altura sobre el nivel del mar. El resultado es una representación precisa de la morfología del terreno: valles, crestas, barrancos, collados y cimas quedan definidos con exactitud sobre el papel.
A diferencia de un mapa de carreteras o un mapa político, el mapa topográfico no solo muestra dónde están los lugares, sino cómo es físicamente el espacio entre ellos. En España, el organismo de referencia para la cartografía oficial es el IGN (Instituto Geográfico Nacional), que publica la serie MTN25 (escala 1:25.000) y MTN50 (escala 1:50.000), consideradas los estándares para actividades en montaña y senderismo técnico.
Elementos que aparecen en un mapa topográfico
Un mapa topográfico contiene cuatro tipos de información diferenciados por color y símbolo:
- Relieve (curvas de nivel en marrón): toda la información altimétrica del terreno.
- Hidrografía (en azul): ríos, arroyos, lagos, fuentes, zonas inundables y embalses.
- Vegetación y usos del suelo (verde y amarillo): bosques, cultivos, zonas urbanas.
- Infraestructuras (negro y rojo): carreteras, caminos, senderos, líneas eléctricas, edificaciones.
Las curvas de nivel: la clave para leer un mapa de montaña
Comprender las curvas de nivel es el núcleo de saber leer un mapa de montaña. Cada línea marrón representa una cota fija de altitud. La equidistancia es la diferencia de altura entre dos curvas consecutivas; en los mapas MTN25 españoles, la equidistancia estándar es de 10 metros, mientras que en el MTN50 es de 20 metros.
Existen tres tipos de curvas:
- Curvas maestras: cada quinta curva aparece más gruesa y suele llevar impresa su cota. En MTN25, las maestras están cada 50 metros de altitud.
- Curvas normales: líneas finas entre las maestras, sin indicación numérica.
- Curvas de forma o auxiliares: líneas discontinuas que aparecen en terrenos muy llanos donde la equidistancia normal no captaría el relieve.
Cómo interpretar las formas del terreno a través de las curvas
La geometría de las curvas revela la morfología del terreno. Estas son las reglas fundamentales:
- Curvas muy juntas = pendiente pronunciada. Si las líneas se apilan casi encima de las otras, el terreno es empinado o vertical.
- Curvas muy separadas = terreno suave o llano. Amplio espacio entre curvas indica pendiente moderada o meseta.
- Curvas en forma de V apuntando hacia cotas altas = vaguada o barranco. Los valles y arroyos forman esta forma característica, con el vértice señalando hacia arriba.
- Curvas en forma de V apuntando hacia cotas bajas = cresta o espolón. Los filos y aristas del terreno tienen las Vs con el vértice hacia abajo.
- Curvas cerradas concéntricas = cima o cerro. Una serie de óvalos concéntricos indica un punto elevado; el círculo más interior es la cumbre.
- Curvas cerradas con marcas hacia el interior = depresión o dolina. Se indica con pequeñas marcas perpendiculares apuntando hacia el centro.
Escalas y equidistancias: elegir el mapa correcto para cada actividad
La escala de un mapa topográfico expresa la relación matemática entre una distancia medida sobre el papel y su equivalencia real sobre el terreno. Una escala 1:25.000 significa que 1 centímetro en el mapa equivale a 25.000 centímetros (250 metros) en la realidad.
| Escala | 1 cm en mapa = | Equidistancia (IGN) | Uso recomendado |
|---|---|---|---|
| 1:10.000 | 100 m | 5 m | Orientación técnica, competición |
| 1:25.000 | 250 m | 10 m | Senderismo, montañismo, rescate |
| 1:50.000 | 500 m | 20 m | Planificación de rutas largas |
| 1:100.000 | 1.000 m | 40-50 m | Visión general de zonas extensas |
| 1:200.000 | 2.000 m | 100 m | Planificación regional, viajes en vehículo |
Para actividades de montaña y bushcraft, el 1:25.000 es el formato óptimo: ofrece suficiente detalle para identificar senderos secundarios, fuentes y refugios, sin que el mapa se vuelva inmanejable en cuanto a cobertura de terreno. Los mapas MTN25 del IGN están disponibles en formato digital descargable desde la web oficial y en versión impresa en librerías especializadas. Si prefieres tenerlos siempre a mano en papel plastificado, los mapas topográficos de montaña plastificados están disponibles en Amazon para las principales zonas montañosas de España.
Orientar el mapa y usarlo junto a la brújula
Un mapa topográfico sin orientar correctamente es un instrumento inútil. Orientar el mapa significa alinearlo con el terreno real, de modo que el norte del mapa coincida con el norte geográfico del terreno que nos rodea.
El norte verdadero, el norte magnético y la declinación
Todo mapa topográfico impreso indica tres nortes en su leyenda:
- Norte geográfico o verdadero (Nv): el polo norte geográfico, referencia de la cuadrícula cartográfica.
- Norte de cuadrícula (Nc): el norte de las líneas de la cuadrícula UTM, que puede diferir ligeramente del verdadero según la zona.
- Norte magnético (Nm): hacia donde apunta la aguja de la brújula. En España, la declinación magnética actual ronda los 0° a 2° Oeste según la zona, una diferencia pequeña pero relevante en navegación precisa.
Para orientaciones de campo básicas, la diferencia entre norte magnético y geográfico en la Península Ibérica es lo suficientemente pequeña como para ignorarse en rutas recreativas. Sin embargo, en expediciones con azimuts precisos, debe corregirse. Si todavía no dominas el manejo de la brújula, el artículo sobre cómo usar una brújula para orientación complementa perfectamente esta guía.
Procedimiento para orientar el mapa en campo
- Coloca la brújula sobre el mapa: sitúa el canto lateral de la brújula paralelo a una línea de cuadrícula vertical del mapa (norte-sur).
- Gira el limbo hasta 0° (o Norte): ajusta el limbo de la brújula para que las líneas de orientación queden paralelas a las líneas de cuadrícula del mapa.
- Gira mapa y brújula juntos: hasta que la aguja magnética quede encuadrada dentro de la flecha de orientación del limbo.
- El mapa está orientado: lo que tienes delante en el mapa es lo que tienes delante en el terreno real.
Una brújula de baseplate de calidad con escala milimétrica y lupa integrada facilita enormemente este proceso, especialmente al medir distancias directamente sobre el mapa.
Calcular distancias, desniveles y pendientes
Saber leer un mapa topográfico incluye extraer datos cuantitativos del terreno: cuánto hay que caminar, cuánto se sube y qué inclinación tiene la ladera. Estos datos son esenciales para planificar el tiempo de marcha y evaluar la dificultad real de una ruta.
Medir distancias sobre el mapa
La forma más precisa es usar un curvímetro (ruedecilla de medición) para trazar el recorrido exacto sobre el papel y convertir la medida con la escala. Si no se dispone de curvímetro, puede usarse un trozo de hilo o el canto de la brújula de baseplate, midiendo segmento a segmento en tramos rectos.
Ejemplo práctico: en un mapa 1:25.000, si mides 4 cm de recorrido, la distancia real es 4 × 250 m = 1.000 metros.
Calcular el desnivel y la pendiente
Para calcular el desnivel acumulado de una ruta, cuenta el número de curvas de nivel que cruza el recorrido en sentido ascendente y multiplícalas por la equidistancia:
- Ruta que cruza 35 curvas en ascenso × 10 m (equidistancia MTN25) = 350 metros de desnivel positivo.
Para la inclinación de una ladera, puedes usar la siguiente tabla de referencia práctica:
| Separación entre curvas (1:25.000) | Pendiente aproximada | Descripción práctica |
|---|---|---|
| Más de 8 mm | Menos de 7° | Terreno llano o casi llano |
| 5–8 mm | 7°–12° | Pendiente suave, cómoda de caminar |
| 3–5 mm | 12°–20° | Pendiente moderada, exige esfuerzo |
| 1,5–3 mm | 20°–30° | Pendiente fuerte, requiere atención |
| Menos de 1,5 mm | Más de 30° | Terreno muy empinado, riesgo de caída |
| Curvas superpuestas o sin espacio | Más de 45° | Pared o cortado, no practicable a pie |
Dominar la lectura topográfica forma parte de un conjunto más amplio de habilidades de navegación y supervivencia. Para ampliar esa base, el artículo sobre cómo orientarse sin brújula describe técnicas complementarias para situaciones donde no se dispone de instrumentos, y las técnicas de supervivencia básicas en la naturaleza integran la navegación dentro de un marco completo de preparación para el campo.
Las coordenadas UTM: localizar y comunicar posiciones con precisión
El sistema de coordenadas geográficas más utilizado en cartografía de montaña en Europa es el UTM (Universal Transverse Mercator). Divide el mundo en husos de 6° de longitud y cuadrados de 100×100 km, permitiendo expresar cualquier posición mediante dos números: Este (X) y Norte (Y).
En los mapas IGN, la cuadrícula kilométrica UTM aparece impresa con líneas azules o negras separadas por 1 km (en MTN25). Para leer una coordenada UTM completa desde el mapa:
- Identifica el huso y la banda (p. ej., 30T para gran parte de España peninsular), que aparece indicado en el margen del mapa.
- Lee la coordenada Este (X): identifica la línea de cuadrícula vertical inmediatamente a la izquierda del punto y suma la distancia proporcional hacia la derecha en metros.
- Lee la coordenada Norte (Y): identifica la línea de cuadrícula horizontal inmediatamente por debajo del punto y suma la distancia proporcional hacia arriba en metros.
Una coordenada UTM de 6 cifras por eje (p. ej., 30T 456789 4321098) localiza un punto con una precisión de aproximadamente 1 metro, suficiente para cualquier aplicación de campo o comunicación con servicios de emergencia.
Preguntas Frecuentes
¿Qué escala de mapa topográfico es mejor para el senderismo en montaña?
Para senderismo y montañismo, el 1:25.000 es el estándar recomendado por los equipos de rescate y las federaciones de montaña. Ofrece suficiente detalle para identificar caminos secundarios, fuentes y accidentes del terreno sin que el área cubierta por hoja sea demasiado pequeña. El 1:50.000 sirve para planificación general de rutas largas, pero puede omitir detalles importantes en zonas complejas.
¿Cuántas curvas de nivel hay que contar para saber el desnivel de una ruta?
Cuenta únicamente las curvas que cruzas en sentido ascendente y multiplica ese número por la equidistancia del mapa. En un MTN25 (equidistancia 10 m), cruzar 50 curvas en subida equivale a 500 metros de desnivel positivo. Para el desnivel total acumulado, suma también las curvas cruzadas en bajada si la ruta tiene perfil variable.
¿Puedo usar aplicaciones de móvil en lugar de un mapa topográfico en papel?
Las aplicaciones como Wikiloc, OruxMaps o ViewRanger permiten superponer capas topográficas sobre el GPS del teléfono y son herramientas útiles. Sin embargo, dependen de batería, temperatura (el frío degrada la batería notablemente), cobertura de datos y la integridad del dispositivo. Un mapa topográfico en papel es irreemplazable como respaldo de seguridad en rutas de montaña: no se descarga, no se rompe con el agua si va plastificado y funciona a -20 °C.
¿Cómo sé si estoy mirando un valle o una cresta en el mapa?
La regla es simple: si las curvas forman una V o U con el vértice apuntando hacia cotas más altas (números más grandes), es una vaguada, barranco o valle. Si el vértice apunta hacia cotas más bajas (números más pequeños), es una cresta, arista o espolón. Los ríos siempre discurren por las vaguadas, por lo que la presencia de un trazo azul (hidrografía) confirma que se trata de un valle.
